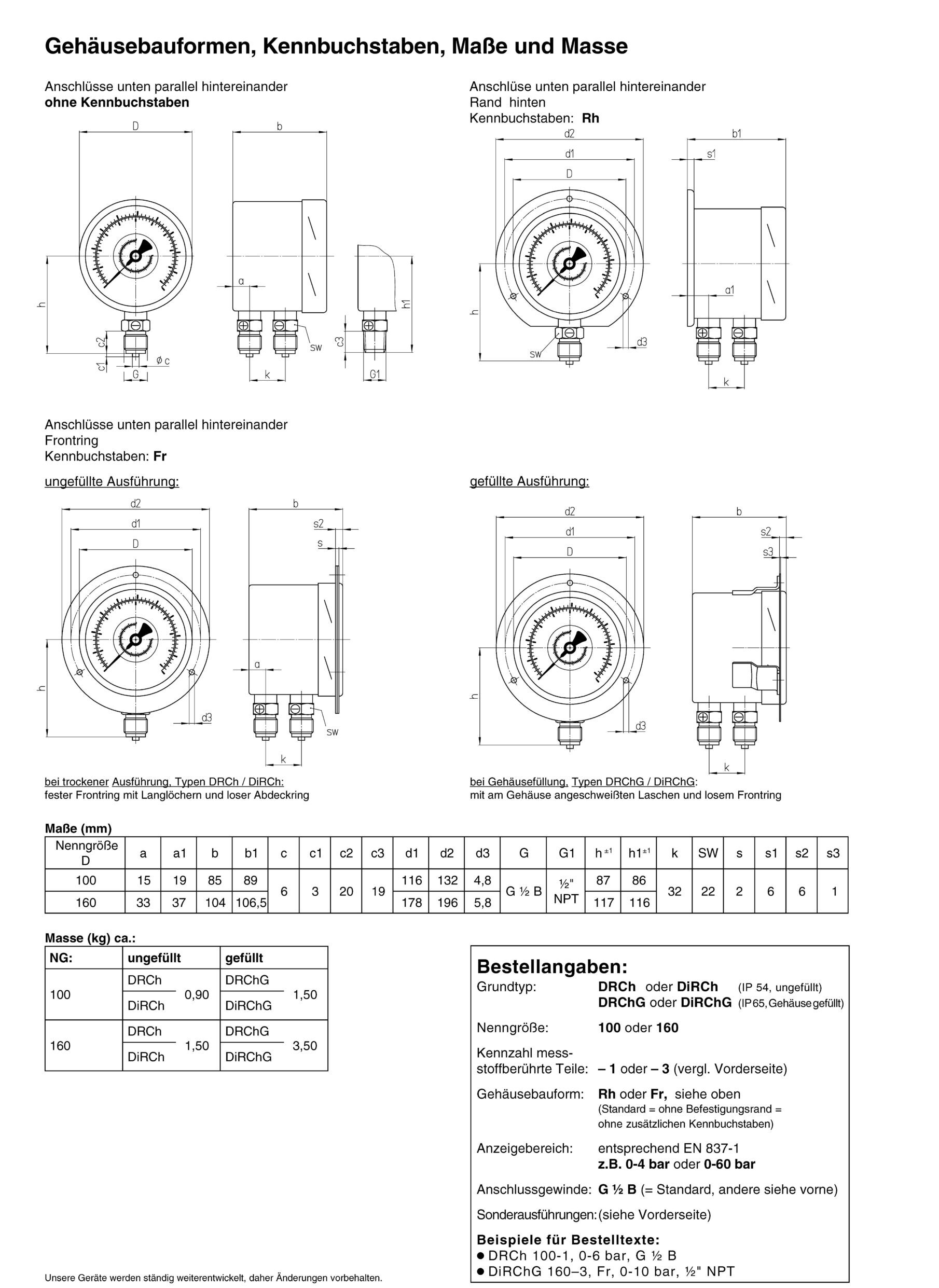

Download Datenblatt als PDFAnwendung

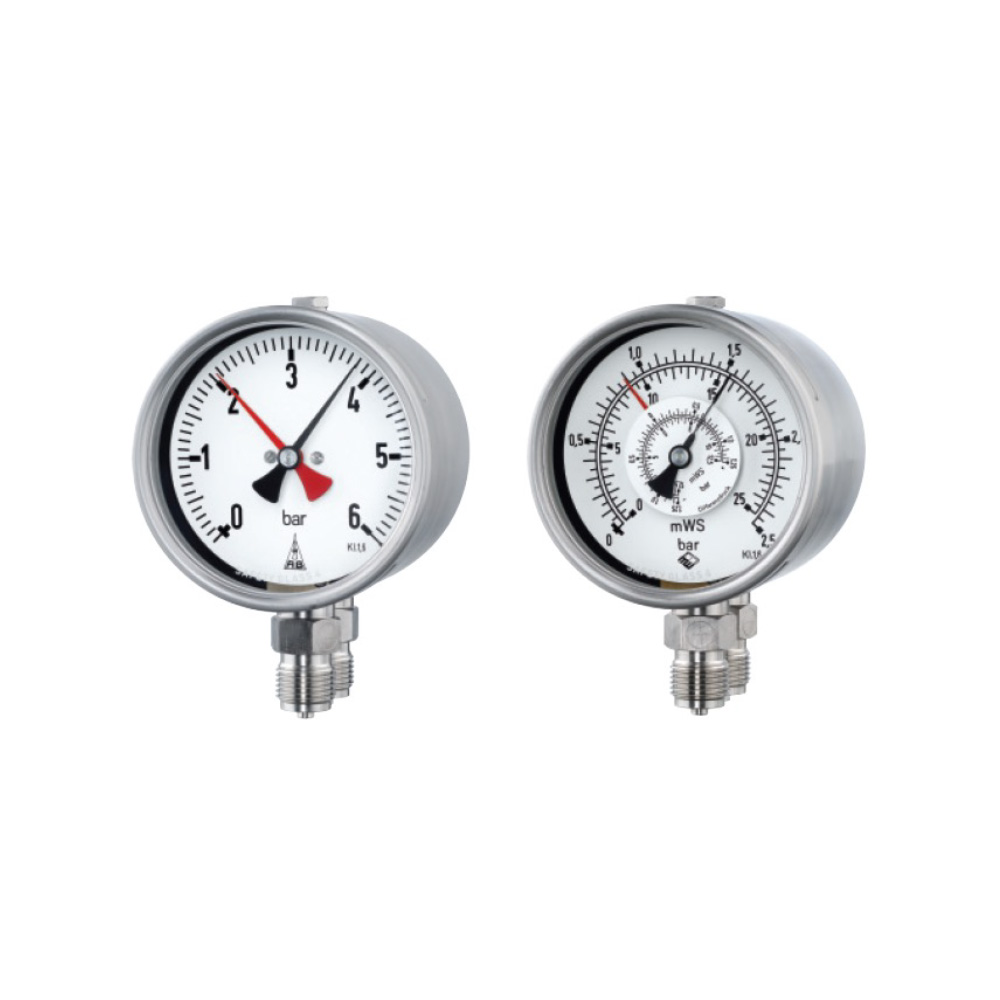

Doppel-Manometer und Differenzdruck-Manometer mit 2 Rohr- federn sind preisgünstige Geräte zur Messung von zwei unter- schiedlichen Drücken, je nach Typ mit oder ohne direkte Anzeige des Differenzdruckes. Sie werden z.B. in Heizungsanlagen (Vor- und Rücklauf) oder in Filteranlagen eingesetzt.
Doppel- und Differenzdruck-Manometer sind so auszuwählen, dass der höchste im System auftretende Druck nicht höher ist als der Skalenendwert. Die Manometer sind endwertbelastbar, aber nicht überdrucksicher. Um gute Ablesbarkeit des Differenzdruckes, besonders bei den Typen DiRCh/DiRChG zu gewährleisten, sollte der Differenzdruck nicht kleiner als etwa 20% des Skalenendwertes sein. Liegt der Differenzdruck wesentlich niedriger, sind andere Gerätetypen, z.B. mit Plattenfedermesssystem oder mit zwei Rohr-federn und einem Zeiger (DiRZ..), besser geeignet.
