Download Datenblatt als PDFStandardausführung
Informationen über Anwendungen, Eigenschaften, messtech- nische Einflüsse wie Temperatur, Höhenunterschied, Stellzeit
u. a. finden Sie in Übersicht 7000. Ferner finden Sie dort auch Hinweise auf andere Druckmittler-Ausführungen.

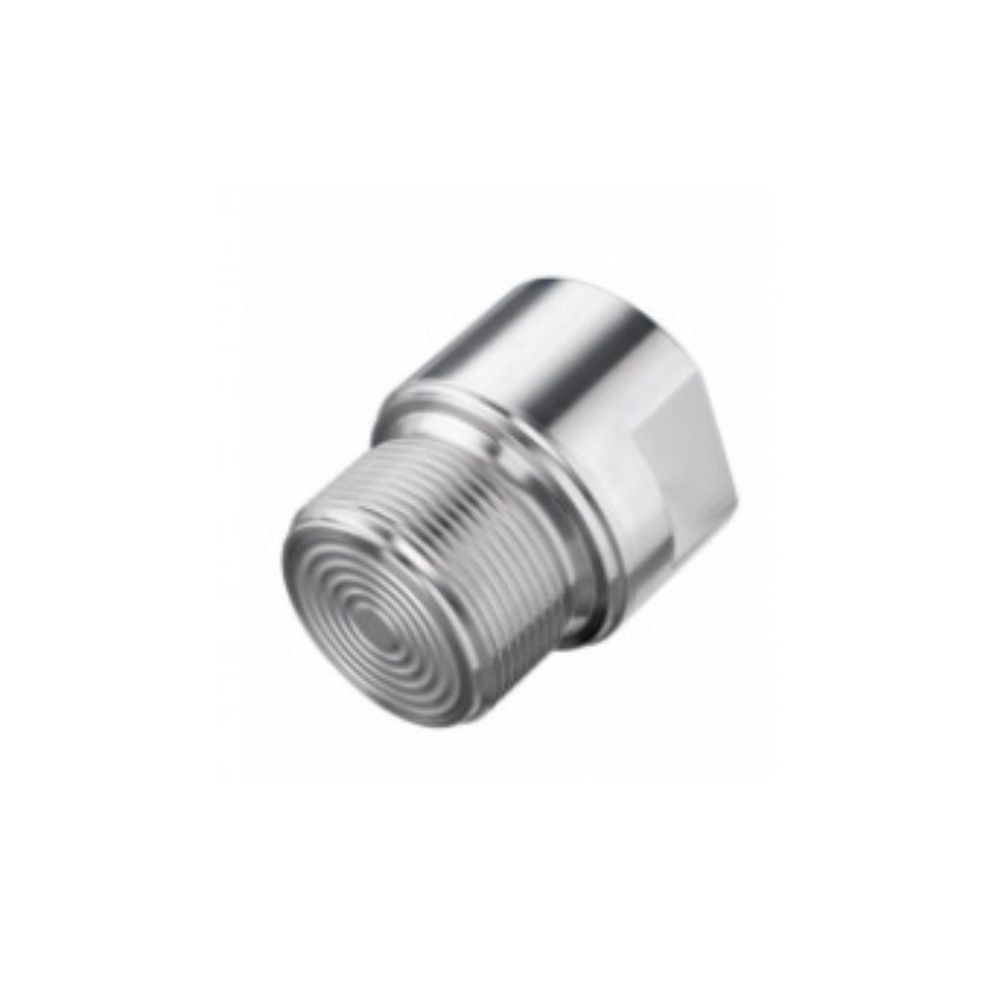

Aufbau
Typ 74..vd8 hat als Messgeräteanschluss eine Bohrung d8 zum Verschweißen mit einem Manometer mit Prozessanschluss d8x5,
- B. RCh 100 – 3vDW.
Bei der verschweißten Verbindung von Manometer / Druckmittler und der nicht von außen zugänglichen Füllöffnung, kann keine Leckage entstehen.
Die Teile sind äußerlich leicht zu reinigen.
Typ 74.. G½ hat einen Messgeräteanschluss mit Innengewinde zum Direktanbau an Messgeräte mit Außengewinde.
Die verschraubten Verbindungen Manometer / Druckmittler und die Füllöffnung dürfen auf keinen Fall gelöst bzw. geöffnet werden, da sonst Füllflüssigkeit austritt und das Druckmesssystem seine Funktionsfähigkeit verliert.
Druckmittler und Prozessanschluss
CrNi-Stahl 1.4404 (316 L)
Messgeräteanschluss
74..vd8: Bohrung d8
74..G½: G ½ innen
Membran
CrNi-Stahl 1.4435 (316 L) frontbündig mit Druckmittler verschweißt, He-Lecktest bis zu 10-9 mbar l/s
Wirksamer Membrandurchmesser dM, siehe Tabellen auf Seite 2
Überwurfmutter (wenn vorhanden) CrNi-Stahl (1.4301)
Nenndruck
siehe Tabellen auf Seite 2
Prozessanschluss
MDM 7410: Außengewinde, G ½ B bis G 2 B für Dichtung DIN 3852 Form A
MDM 7420: Außengewinde, ½” NPT bis 2″ NPT MDM 7450: Sechskant-Überwurfmutter, G 1 bis G 2
für Flachdichtung (frontbündig)
Referenztemperatur
+20 °C
